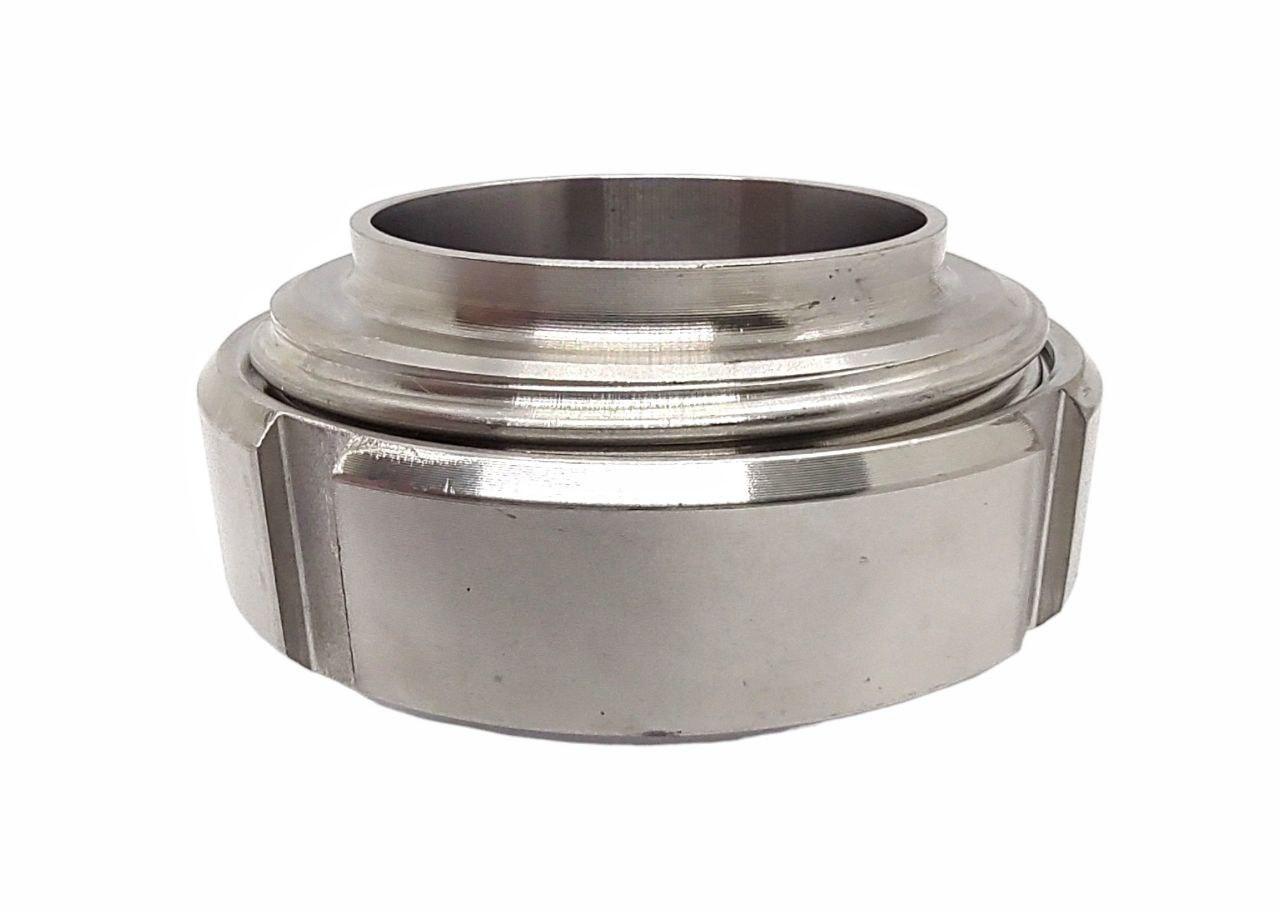

Муфта молочна з нержавіючої сталі DN4 дюйма AISI 304
1 579 ₴
- В наявності
- Код: 0980
Муфта молочна з нержавіючої сталі DN4 дюйма AISI 304
Розміри:
- Внутрішній діаметр: 97 мм.
- Зовнішній діаметр 138 мм.
- Висота 44 мм.
- Товщина металу 2 мм.
Муфта молочна з нержавіючої сталі AISI 304 також називають різьбове з'єднання в зборі - це частина трубопровідної системи, що з'єднує між собою два відрізки труби або іншого фітинга. Назва молочна муфта не означає, що її можна використовувати тільки для виробництва молочної продукції, її досить часто застосовують у пивному виробництві, на виробництві алкогольних і безалкогольних напоїв або соків, за рахунок того, що вона виконана з харчової нержавіючої сталі AISI 304
Муфта молочна складається з 4-х основних частин:
Штуцер різьбовий - частина різьбового з'єднання, до якого, з іншого боку, кріпиться конічний штуцер і між ними поміщається ущільнення, і ця пара затискається гайкою. Представлений у двох стандартах DIN та SMS, щоб правильно підібрати конічний штуцер, заміряйте його зовнішній діаметр приварювальної частини та внутрішній діаметр.
Штуцер конічний має характерну конусну форму, який вставляється в різьбовий штуцер і між ними міститься ущільнення, тим самим не пропускаючи рідину. Ця деталь може бути виконана за двома стандартами DIN та SMS. Чим вони відрізняються, по-перше, зовнішнім розміром приварювальної частини до труби, у стандарту DIN вона більша, по-друге, товщиною стінки, SMS стандарт йде на 0,5 мм тонше.
Гайка шліцева – вона служить скріпною частиною двох штуцерів та ущільнення між ними. Вже з назви зрозуміло, що на ньому є шліци, за допомогою яких її щільно затягують спеціальним кличем. Але це більше стосується великих діаметрів, на маленьких можна закрутити і рукою. Гайка може бути виготовлена з нержавіючої сталі AISI 304, оскільки вона не стикається з продуктом. Ця деталь може бути виконана за стандартом DIN чи SMS.
Ущільнення – буває кількох видів NBR, SILICON, VITON, EPDM. Кожен із них відрізняється один від одного кольором, температурним режимом використання та середовищем застосування.
Гайка глуха - ця деталь молочної муфти, служить для повного закриття трубопровідної системи. Вона накручується на різьбовий штуцер і має всередині ущільнення. Також на ній кріпиться ланцюжок з кільцем (можуть бути варіанти виконання без них).
Всі елементи з'єднання виконані з нержавіючої сталі AISI 304 – харчова сталь, головним чином затребувана в харчовій промисловості та середовищах з окислювальним характером. Може використовуватися при низьких концентраціях сильних кислот (азотна, хлорна, соляна, сірчана) та при низьких температурах, а також при середніх температурах слабких кислот (яблучна, оцтова, лимонна, молочна).
| Основні | |
|---|---|
| Виробник | Без бренда |
| Країна виробник | Україна |
| Вид муфти | Сполучна |
| З'єднання американка | Так |
| Матеріал муфти | Нержавіюча сталь |
| Умовний прохід | 97 мм |
| Колір | Сірий |
| Зовнішній діаметр | 138 мм |
- Ціна: 1 579 ₴
