Вузол відбору рідини зі сферою DN3 універсальний
1 144 ₴
- В наявності
- Код: 1570
Вузол відбору рідини зі сферою DN3 універсальний
Опис:
Цей вузол відбору – це універсальний виріб, який можна застосовувати як для відбору спітнілого тіла, так і для відбору голів та хвостів завдяки горизонтальному розташуванню зливної трубки.

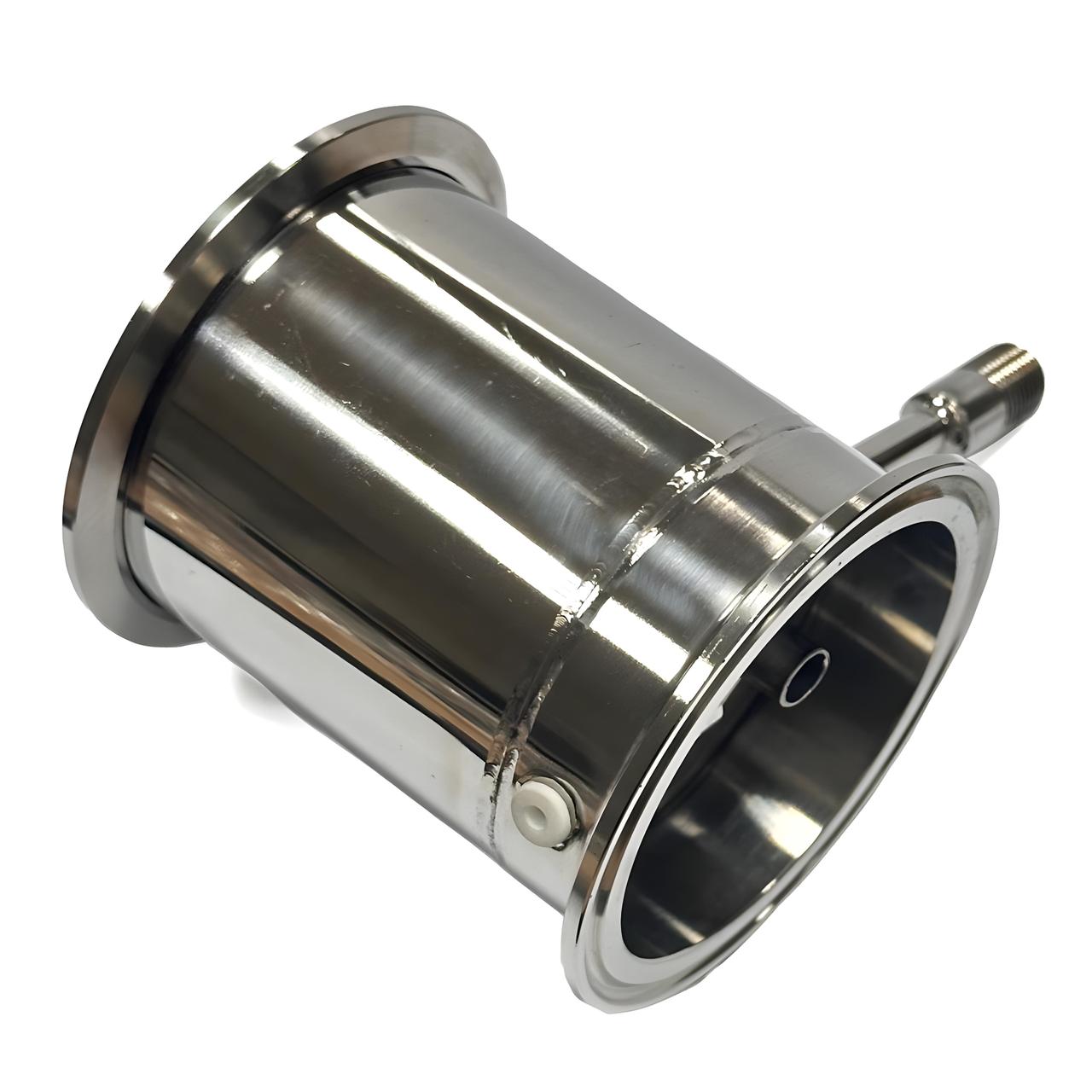

Конструктивно вузол відбору - це порожня труба, в яку вварена чашка для збору флегми і трубка (пов'язана з чашкою), якою дистилят стікає у приймальну ємність. Завдяки чашці та голчастому крану оператор процесу може контролювати і задавати флегмове число, тобто кількість рідини, що відбирається до загальної сконденсованої. На корпусі вузла вварена герметична трубка цифрового термометра (допоможе контролювати потрібну температуру при відборі). Вона знаходиться усередині вузла. І зовні ми бачимо отвір, в який поміщаємо щуп термометра, а оскільки герметична гільза, термометр можна витягувати і під час дистиляції.
Горизонтальна трубка на вузлі призначена для відтоку дистиляту із чашки відбору. За допомогою різьбового з'єднання легко встановити голковий або шаровий кран для регулювання швидкості відбору. У верхній частині вузла вварена сфера, що концентрує весь обсяг флегми чашку відбору. Таким чином, підвищується ККД. Зайвий об'єм флегми переливається через внутрішню чашку та стікає донизу.
Цей вузол спроектований під кутовий голковий кран з внутрішнім різьбленням ¼ дюйма.
У комплекті поставляється силіконовий ніпель для зручності монтажу будь-яких електронних термометрів із щупом 3-4 мм. Таким чином, термометр щільно вставляється в гільзу термометра, фіксується в будь-якому положенні. При необхідності вставити в гільзу термодатчик 4-6 мм, вийміть монтажний ніпель із гільзи, вставте датчик. Гільза герметична.
Характеристики:
- діаметр вузла – 76,3 мм;
- діаметр внутрішньої труби у вузлі – 50,8 мм;
- діаметр гільзи для термометра – трубка 6х8 мм;
- трубка для відбору дистиляту – 10 мм;
- різьблення на трубці відбору - ¼" зовнішня;
- висота вузла по кламповій частині (вертикально) – 100 мм;
- кріплення до колони – кламповий хомут 3”.
Комплектація:
- Вузол відбору по рідині універсальний зі сферою 3 дюйми – 1 шт;
- Силіконовий монтажний ніпель термодатчика, щупа термометра 3.5х6 мм. - 1 шт.
- кламповий хомут 3 дюйми - 1 шт;
- силіконова клампова прокладка 3 дюйми - 1 шт.
| Основні атрибути | |
|---|---|
| Виробник | Без бренда |
| Країна виробник | Україна |
| Об`єм | 3 л |
| Витрата води на охолодження | 3 л/год |
| Стан | Новий |
- Ціна: 1 144 ₴
