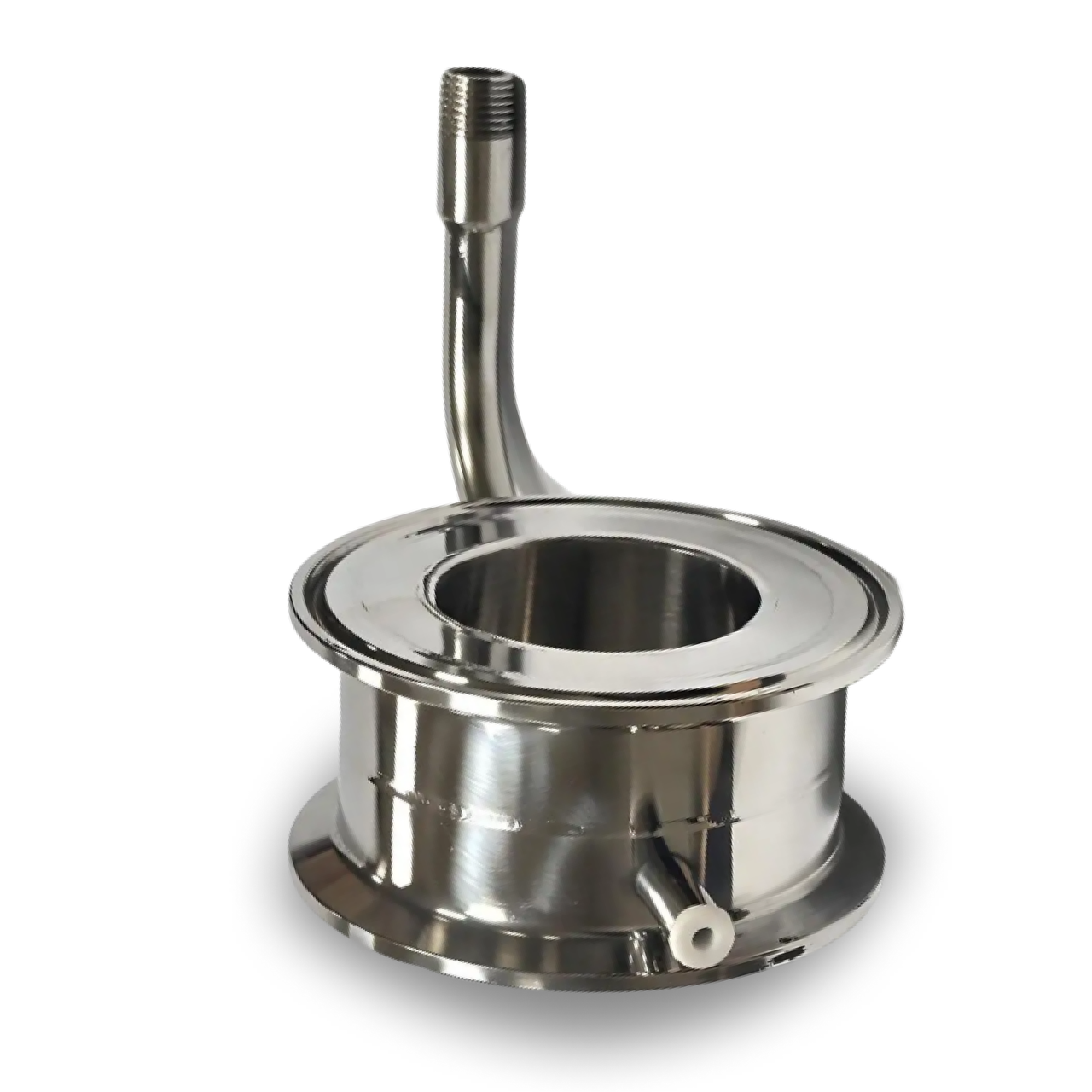

Вузол відбору з вертикальним відтоком DN3 універсальний
1 039 ₴
- В наявності
- Код: 1568
Вузол відбору з вертикальним відтоком DN3 універсальний
Опис:
Цей вузол відбору – це універсальний виріб, який можна використовувати як для відбору питного тіла, так і для відбору голів.
Конструктивно вузол відбору - це порожня труба, в яку вварена чашка для збору флегми і трубка (пов'язана з чашкою), по якій дистилят стікає у приймальну ємність. Завдяки чашці та голчастому крану оператор процесу може контролювати і задавати флегмове число, тобто кількість рідини, що відбирається до загальної сконденсованої. У корпусі вузла вварено трубку для цифрового термометра (допоможе контролювати потрібну температуру при відборі). Щуп термометра монтується силіконовим ніпелем. Трубка відбору призначена для відтоку дистиляту із чашки відбору. За допомогою різьбового з'єднання легко встановити голковий або шаровий кран для регулювання швидкості відбору. У верхній частині вузла вварено грибок, для більш ефективного відбору та підвищення ККД. З грибка весь обсяг сконденсованої флегми стікає у чашку відбору.
У верхній частині вузла відбору розташований «грибок». Це елемент конструкції, що дозволяє стікати флегмі у чашку у вузлі. Таким чином, підвищується ККД при відборі тіла, так і ефективність і швидкість при відборі голів, хвостів. Діаметр вузла – 76,3 мм, звуження у вузлі – 50,8 мм.
Характеристики:
- діаметр вузла – 76,3 мм;
- діаметр внутрішньої труби у вузлі – 50,8 мм;
- діаметр трубки для термометра – 6х8 мм;
- трубка для зливу дистиляту - 8х10 мм;
- різьблення на трубці - зовнішня ¼";
- висота вузла по кламповій частині (вертикально) – 45 мм;
- кріплення до колони – кламповий хомут 3”, затискач 91 мм.
Комплектація:
- Вузол відбору універсальний з вертикальним відтоком, під кламп 3 дюйми (рід. різьблення, гільза для термометра) – 1 шт.
- Силіконовий монтажний ніпель термодатчика, щупа термометра 3.5х6 мм. - 1 шт.
- кламповий хомут 3 дюйми - 1 шт;
- силіконова клампова прокладка 3 дюйми - 1 шт.
| Основні атрибути | |
|---|---|
| Виробник | Без бренда |
| Країна виробник | Україна |
| Об`єм | 3 л |
| Витрата води на охолодження | 3 л/год |
| Стан | Новий |
- Ціна: 1 039 ₴
